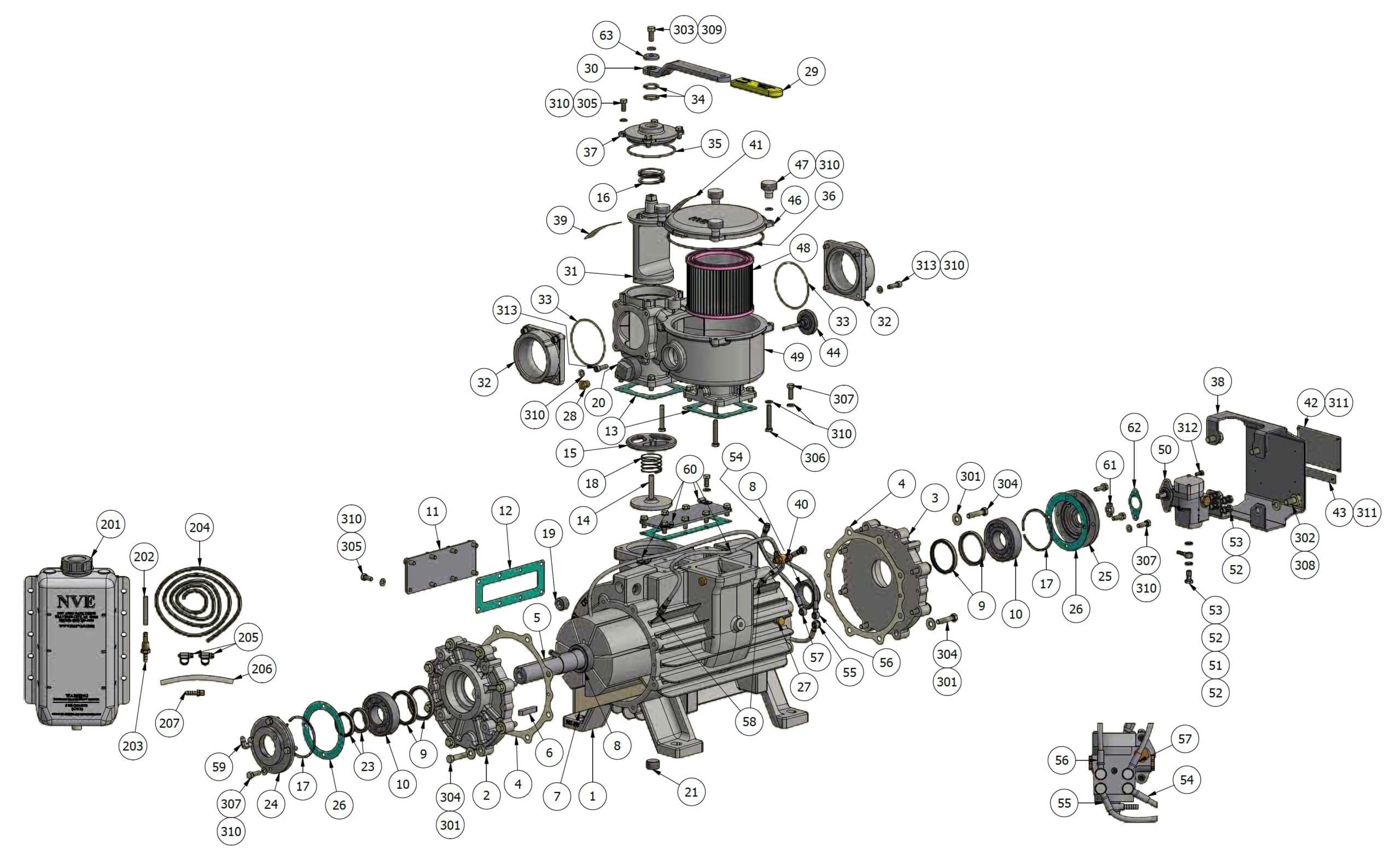

607 PRO Liquid Cooled Exploded View

607 PRO LIQUID COOLED PARTS LIST

ITEM #

PART NAME

DESCRIPTION

QTY

1

120-001-367-L

HOUSING 607 LIQ

1

2

120-003-002
120-003-003

ENDPLATE, CW MACHINED 607 (CW PUMP)
ENDPLATE, CCW MACHINED 607 (CCW PUMP)

1

3

120-003-003
120-003-002

ENDPLATE, CCW MACHINED 607 (CW PUMP)
ENDPLATE, CW MACHINED 607 (CCW PUMP)

1

4

120-004-367

GASKET ENDPLATE 607

2

5

120-005-367

ROTOR 607

1

6

120-006

KEY 3/8″ X 3/8″ X 2″

1

7

120-007-367

VANE 607

7

8

120-009-367

SEAL SLEEVE 607

2

9

120-018-367

SEAL 60 X 72 X 8 VITON SGL LIP

4

10

120-019-367

BEARING NJ308 C3

2

11

120-021-367

COVER PLATE, 367 WATER JACKET

2

12

120-022-367

GASKET, 367/506 COVER PLATE

2

13

120-039-367

GASKET 607 INTAKE/EXHAUST

2

14

120-041-367

CHECK VALVE 3″

1

15

120-042-367

RETAINER RING CHECK VALVE 3″

1

16

120-045

SPRING 4-WAY FTR VALVE

1

17

120-045-001

SPRING WAVE WIRE 3.50″ DIA

2

18

120-046-367

SPRING CHECK VALVE

1

19

120-047

DRAIN PLUG, 3/4″ NPT

1

20

120-047-004

PLUG 1.5″ NPT SQ CORED GALV

1

21

120-047-1

DRAIN PLUG, 3/4″ NPT MAGNETIC

1

22

120-049

BUSHING, 3/4″ NPT X 1/8″ FNPT

1

23

120-053

SEAL 40 X 52 X 7 VITON

2

24

120-054-001

BEARING COVER 607

1

25

120-054-002

BEARING COVER 607 OIL PUMP

1

26

120-055-367

GASKET, FRONT BEARING COVER

2

27

120-058

PLUG BRASS HEX HEAD 1/8″ NPT

2

28

120-059

PLUG BRASS HEX HEAD 1/4″ NPT

1

29

120-060-005

GRIP 3/8″ HANDLE W/ LOGO

1

30

120-060-006

HANDLE 3/8″

1

31

120-062-002

PLUG 4-WAY FOR 3/8″ HANDLE

1

32

120-063-367

FLANGE 4-WAY 3″ NPT

2

33

120-064-001

O-RING, 2-154 VITON

2

34

120-064-002

O-RING, 2-214 VITON

2

35

120-064-003

O-RING, 2-240 VITON

1

36

120-064-004

O-RING, 2-265 VITON

1

37

120-065-002

TOWER 3″ 607

1

38

120-079-008

GUARD NVE OIL PUMP 607/887 W/ SN TAG MOUNT

1

39

120-101-003

DECAL CW ROTATION ARROW

1

40

120-102

VALVE, DRAIN 1/8″ NPT

1

41

120-103-367

DECAL, IMPORTANT, MAX OPERATING TEMP

1

42

120-105-607

NAME PLATE SS, 607

1

43

120-107-001

SERIAL TAG SS

1

44

120-220

THERMOMETER, 50- 400 DEG, 2″ FACE

1

45

120-220-1

THERMOMETER 220 F 1/8″ NPT

1

46

120-310-001

COVER, FILTER 607/866

1

47

120-312-002

KNOB, 5/16-18UNC

4

48

120-314-001

FILTER ELEMENT 607/866

1

49

120-320-003

HOUSING FILTER 607 W/ RELIEF BOSS

1

50

123-000-004

OIL PUMP 4 PORT BIDIRECTIONA

1

51

123-408-017

BANJO ADAPTER TO 0.250″ HB

1

52

123-013-001

WASHER 3/8″ SEALING NBR

10

53

123-408-014

BANJO BOLT 1/8″ BSPP

5

54

320-407-005z

OIL LINE -3 SST FEMALE JIC TO BANJO 6.75″

1

55

320-407-006z

OIL LINE -3 SST 90 DEG JIC TO BANJO 17.5″

1

56

320-407-007z

OIL LINE -3 SST FEMALE JIC TO BANJO 28.75″

1

57

320-407-014

OIL LINE -3 SST FEMALE JIC TO BANJO 32.25″

1

58

320-408-016

FITTING STR -3 MJIC X 1/8 MNPT

2

59

320-408-017

FITTING ELBOW -3 MJIC X 1/8 MNPT

2

60

320-409-003

P-CLIP, OIL LINE 1/4″ X 5/16

4

61

320-LF8

DRIVE TAB

1

62

320-R31

GASKET, OIL PUMP

1

63

412-020-001

WASHER, CUP 4-WAY

1

201

320-082-001

OIL TANK, 5QT, W/ LOGO

1

202

320-083-009

OIL TANK FILTER, 100 MESH

1

203

320-083-010

FILTER FITTING, OIL TANK 1/4 NPT

1

204

320-407-003

OIL LINE, BLK 1/4″ ID 30R7

5 FT

205

416-025-1WC

CLAMP, WORM, 1/4″ DIA

2

206

320-R102

OIL LINE, 3/8″ X 1/4″ ID X 6″ LG

6 IN

207

310-LPS

HOSE BARB 1/4″ X 1/8″ NPT STRAIGHT

1

301

FW – 3/8

FLAT WASHER, 3/8″

16

302

HHCS – 1/2-13 UNC X 1.00

HHCS – 1/2-13 UNC X 1.00

4

303

HHCS – 3/8-16 UNC X 0.75

HEX HEAD CAP SCREW – 3/8-16 UNC X 0.75

1

304

HHCS – 3/8-16 UNC X 1.75

HEX HEAD CAP SCREW – 3/8-16 UNC X 1.75

16

305

HHCS – 5/16-18 UNC x 0.75

HEX HEAD CAP SCREW – 5/16-18 UNC x 0.75

20

306

HHCS – 5/16-18 UNC X 2.00 – FULL THREAD

HEX HEAD CAP SCREW – 5/16-18 UNC X 2.00 FULL THREAD

4

307

HHCS – 5/16-18 UNC X 1.00

HEX HEAD CAP SCREW – 5/16-18 UNC X 1.00

16

308

LW – 1/2

LOCK WASHER, 1/2

4

309

LW – 3/8

LOCK WASHER, 3/8

1

310

LW – 5/16

LOCK WASHER, 5/16

52

311

RVT 3/32 D X 1/4L SS

BLIND RIVET, 3/32 DIA X 1/4 GRIP, SS

6

312

SHCS – 1/4-20 UNC X 0.50

SHCS – 1/4-20 UNC X 0.50

2

313

SHCS – 5/16-18 UNC X 1

SHCS – 5/16-18 UNC X 1

8
